PhotoModeler是測量員工具箱中普遍通用的工具，能夠作為獨立應用工具生成結果，或與其他設備的數據相結合，用于高精度測量項目的控制和對準。
· 土地測繪，坡度/等級和界址線
· 記錄大小建筑的竣工狀況
· 貨堆形狀和體積測量
· 現場損毀檢查
· 比較一段時間內的場地或建筑狀況
· 安全距離內收集危險環境中的數據
· 地面，空中，水下照片都可用
PhotoModeler可用于創建準確的線框圖，DEM和正射影像。接受其他測量設備輸入的坐標數據，并且可以對輸出進行地理配準。
案例

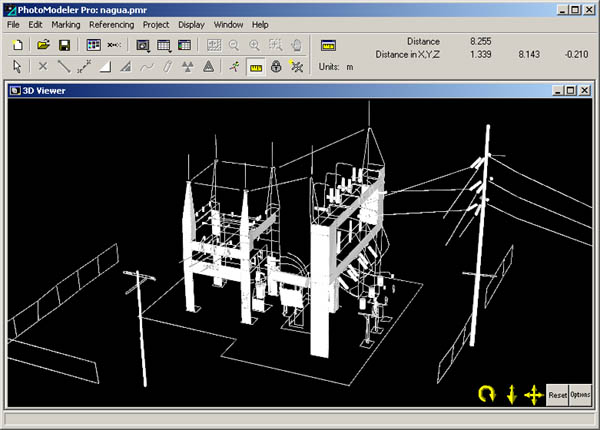

工業測量 該項目由西班牙的Sitag SL創建。該項目顯示了PhotoModeler的工業建模功能。建模對象是一個電站。PhotoModeler用于對電站結構以及電塔和線路進行建模。 圓柱體工具用于建模各種桿和管道。在PhotoModeler中查看和測量結果。項目的坐標數據在PhotoModeler的Point Table中，然后輸出到CAD軟件中進行進一步檢查。該項目共使用了11張照片和734個3D點。 |

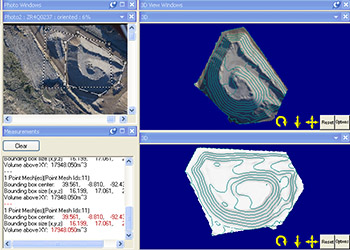

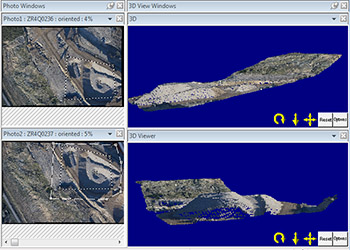

貨堆測量1 這個貨堆是用Cesna 172飛機在 大約300米高度上搭載佳能EOS 1DS mark II相機和50毫米徠卡鏡頭拍攝的。  此屏幕截圖顯示了貨堆的等高線（上圖的陰影和紋理模型），以及軟件“測量”窗口中地平面上方的體積數值。 |
貨堆測量2
該項目由位于西弗吉尼亞州查爾斯頓的Geo-Rhea公司開展，該公司專門從事無人機遙感，測繪和測量。主要目的是在避免采用昂貴，耗時且通常不太準確的傳統方法的情況下確定煤堆的體積。顯示的區域是Keystone，WV。該項目由64位版本的PhotoModeler掃描軟件實現。

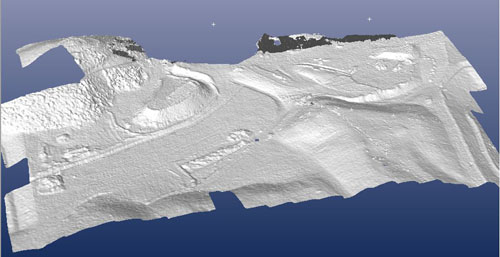

Keystone區域的三維陰影視圖與相機位置
 3D陰影視圖特寫

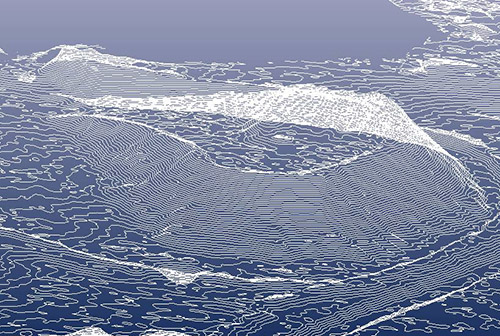

區域等高線：
等高線特寫
 RGB點云動畫 非常感謝Geo-Rhea允許我們展示使用PhotoModeler Scanner 64，SmartMatch和DSM的上佳示例。 |
用MVS處理堆肥和木頭堆 這個大型堆肥和木頭堆項目由一位客戶操作完成，使用由無人機攜帶的佳能IXUS 220HS拍攝的28張照片。該項目由PhotoModeler Scanner 2014的MVS功能處理 – 只需要很少的用戶輸入或工作量的情況下生成了出色的細節。這表明MVS可以應用于無人機照片和土方工程（也許是發掘地點）。在相關的Stockpile MVS頁面上，您還可以看到這些PhotoModeler輸出：動畫視頻和交互式SketchFab模型。 |

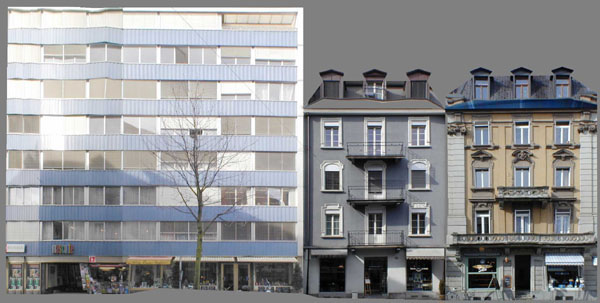

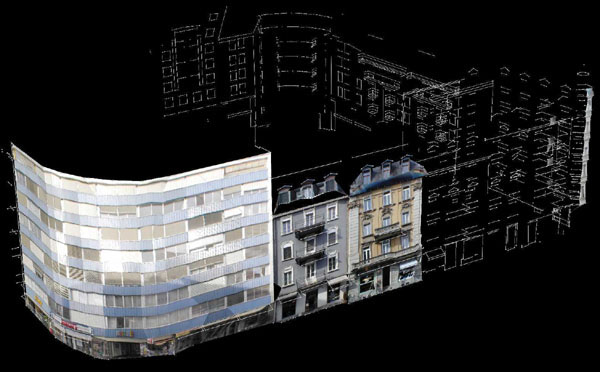

建筑測量 這個盧塞恩歷史悠久的市中心的3D模型是為在網站上使用而創建的，以便潛在的游客體驗真實的在線游覽。與簡單地圖相比，在線游覽提供了更好的視角。該網站的收益由想將商鋪作為模型的一部分的商家提供。  模型中包含的50個建筑物意味著使用傳統測量方法這將是一個耗時且非常昂貴的過程。PhotoModeler提供了一種更有效的方法，可以從大約500張照片中創建準確且視覺逼真的模型，而成本只是其中的一小部分。 客戶對結果感到非常滿意，比利時Archiscan的建筑師Olivier Hess被要求為另外1000座建筑物建模。 |
事故現場調查 GMC皮卡和土星汽車在鄉村十字路口發生的這起事故是由警 察的相機和證據標記來進行拍攝及處理的。不僅創建了場景 圖，而且使用了正射影像來檢查輪胎印記形狀，并且在現場 進行了一些碰撞的測量（同樣使用PhotoModeler）。照片顯 示了前景中的皮卡車帶有剎車痕跡，以及停在遠處場景中的 土星轎車。
|
從PhotoModeler導出的數據在CrashZone中創建了2D圖表（由DCM技術服務提供）。PhotoModeler是一個完整的3D軟件包，但可以輕松將數據導出，并投影在平面上進行2D繪圖。
生成了部分路面的正射影像，顯示了剎車痕跡。由于透視變形的原因，人們無法在地面高度拍攝的照片中獲得剎車痕跡的真實形狀。PhotoModeler的校正和正射影像功能創建了一個輸出圖像，可以消除透視變形 - 就好像照片是從空中拍攝的一樣?？梢栽谶@樣的圖像中研究剎車痕跡的真實形狀。
