人們可以提取密集點網格（類似于激光掃描儀）。此外，可以在點云基礎上完成曲面，等高線和測量。通過輸入外部控制數據，您可以對項目和輸出進行地理配準。比使用傳統的測量方法更具成本效益！
測量貨堆和廢物堆的體積也是一個很好的應用。本體積測量視頻顯示了它是如何完成的。
案例

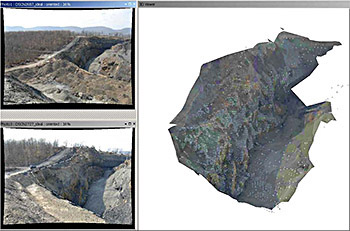

采礦和復墾研究 《采礦和復墾工程中的近距離攝影測量（CRP）技術的發展》的作者邁克·鄧恩寫道：“采礦/復墾群落的幾乎所有活動都依賴于準確測繪。傳統的地面測量完全勝任小型，簡單的工作，但是，項目的尺寸和/或復雜性使得場景擁有“飛行視圖”（使用航空攝影測量法繪制）更經濟。由于成本原因，大多數項目?jī)H在開始時繪制“飛行視圖”，而在項目快完成時就很少了。在項目期間可能可以進行測量，但在許多情況下是不值得的 - 負成本/收益，太危險或無法進入。AML投訴調查員可能面臨類似的問題。例如，監測一個令人討厭的滑坡，以確定它是否是真正的緊急情況。近距離攝影測量（CRP）為測量一些常規意義上無法測量或未測量的特征提供了很大的潛力。“ Mike Dunn的演講幻燈片可以在這里找到 （6.3MB pdf）。 |

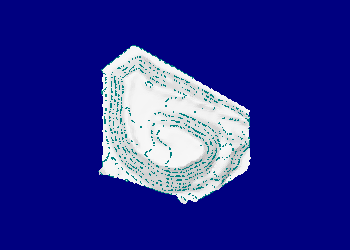

貨堆測量 這個貨堆是用Cesna 172飛機在 大約300米高度上搭載佳能EOS 1DS mark II相機和50毫米徠卡鏡頭拍攝的。 這是進行體積測量的一項測試，它取得了完美的成功。此屏幕截圖顯示了貨堆的等高線（上圖的陰影和紋理模型），以及軟件“測量”窗口中地平面上方的體積數值。它采用手動標記和參考，然后是點云和網格的DSM處理。  此動畫描繪了貨堆的陰影TIN模型以及計算的等高線。全部由PhotoModeler Scanner從兩張航拍照片中生成。 |

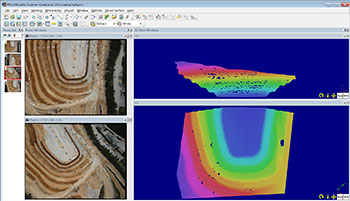

露天礦中無人機應用 這個露天礦的3D掃描由PhotoModeler掃描軟件完成，地點在西班牙加利西亞，顯示了兩個彩色（根據高度）的3D視圖。該項目由Studo3D的 Ruben Pintor Fuentes創建。 這些照片是用類似于下圖所示的微型無人機拍攝的。  |

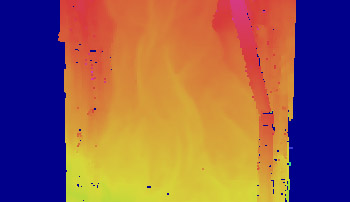

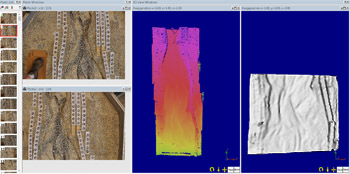

水文流量臺 雖然本身不??是采礦或地質學案例，但是對流量臺進行掃描以模擬侵蝕是有一定相關性的（我們網站目前還沒有地貌，侵蝕或水文部分的內容！）。 此截圖顯示，左側為兩張項目照片，然后顯示密集點云的彩色三維視圖（下方特寫），顏色因深度而異。右側是一個表面模型（河床底部的側光式視圖，以顯示深度變化）。  該項目由Tim Keenan及其主管，圣路易斯大學地球與大氣科學系的Ana Londono博士完成。流量臺由Little River Research＆Design制作。目的是測量河床中的侵蝕。Tim開始時使用編碼目標（照片中看到的白條），對于這個例子和未來的項目，他將使用SmartMatch（智能匹配）功能進行定位過程。 |
煤堆項目 #尺寸大小：約2000英尺（610米） #照片數量：189 #SmartMatch（智能匹配）點： 89,000 #三角形面：540萬 該項目由位于西弗吉尼亞州查爾斯頓的Geo-Rhea公司開展，該公司專門從事無人機遙感，測繪和測量。主要目的是在避免采用昂貴，耗時且通常不太準確的傳統方法的情況下確定煤堆的體積。顯示的區域是Keystone，WV。該項目由64位版本的PhotoModeler掃描軟件實現。
Keystone區域的三維陰影視圖與相機位置
3D陰影視圖特寫
區域等高線
等高線特寫
RGB點云動畫
非常感謝Geo-Rhea允許我們展示使用PhotoModeler Scanner 64，SmartMatch和DSM的上佳示例。 |
用MVS處理堆肥和木頭堆 這個大型堆肥和木頭堆項目由一位客戶操作完成，使用由無人機攜帶的佳能IXUS 220HS拍攝的28張照片。 雖然不是考古項目，但該項目由PhotoModeler Scanner 2014的MVS功能處理 – 只需要很少的用戶輸入或工作量的情況下生成了出色的細節。這表明MVS可以應用于無人機照片和土方工程（也許是發掘地點）。在相關的Stockpile MVS頁面上，您還可以看到這些PhotoModeler輸出：動畫視頻和交互式SketchFab模型。 |
