· 記錄結構用以導入到BIM
· 記錄和測量舊建筑物和結構，以進行保護/保存
· 生成用于可視化和視圖研究的3D模型
· 生成現有建筑的立面圖
· 從單個和多個照片項目生成改正的正面照片
· 生成有 照片紋理 3D模型，實現實景參觀
· 測量建筑和物體
· 使用PhotoModeler掃描軟件，獲取正面掃描，尤其是 具有復雜形狀和自然紋理的。石墻和磚墻的細節也能夠被捕捉到。
BIM
BIM - 建筑信息模型是一組數據（3D模型，系統圖，照片等），有助于現代建筑的規劃，設計，施工和持續管理。攝影測量可以是BIM數據模型的一部分。3D建模（來自地面或無人機攝影）和正射鑲嵌圖像的組合有助于設計圖與建筑本身進行比較，以及記錄和輸入到BIM系統。
保護和文化遺產
在對現有建筑進行工作時 - 有時非常古老的建筑物，圖紙和模型通常是沒有的。攝影測量在記錄舊建筑以幫助保存/保護工作方面非常有用。可以使用攝影測量法創建CAD模型和密集表面模型，以幫助完成這項工作。
案例

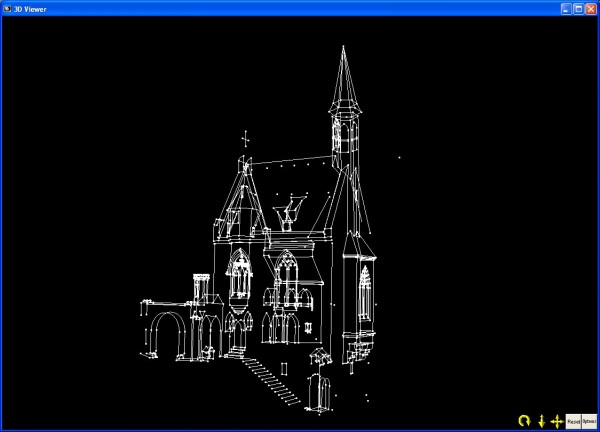

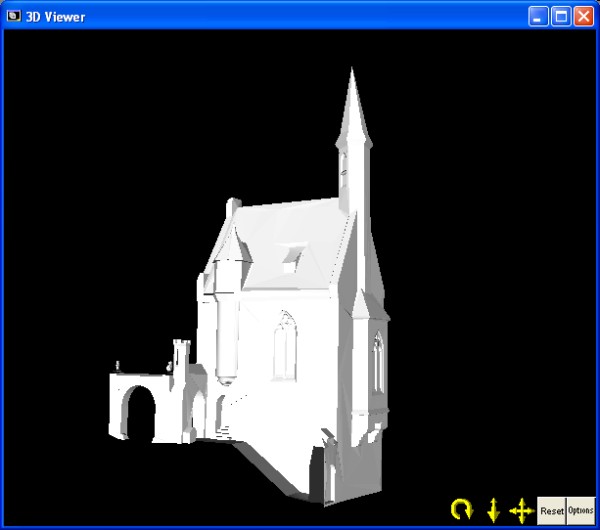

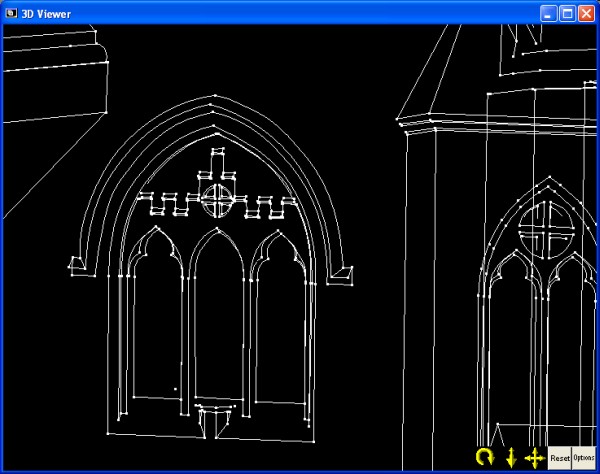

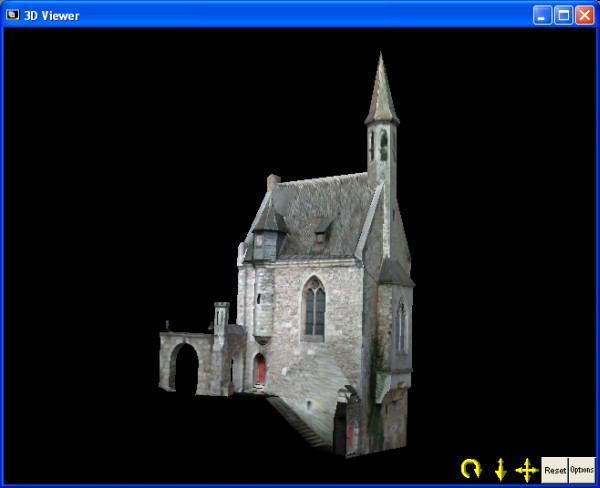

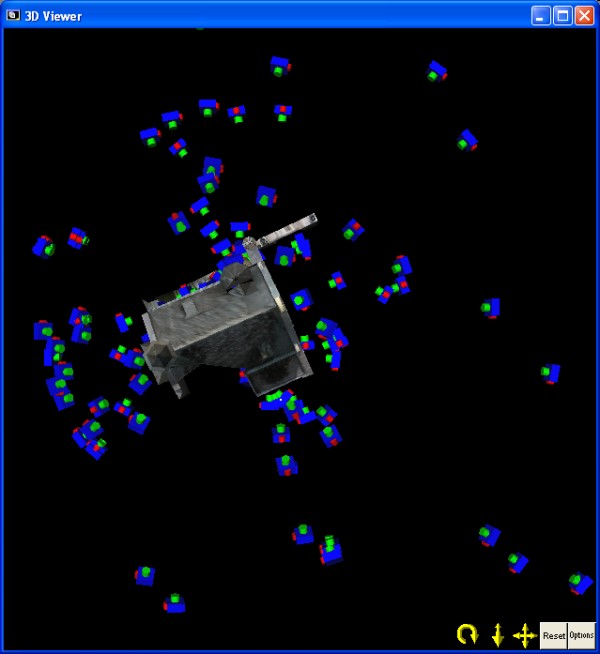

艾瑪堡城堡 艾瑪堡是比利時東部重要的歷史建筑之一。它由不同的建筑組成 - 如主樓，小教堂，生活區和農業建筑。在這個攝影測量項目中，測量了教堂以創建逼真且可測量的3D模型。 這個有趣的和詳細的建筑項目，由亞琛 （亞琛應用科技大學測繪科學研究所）的土木工程部門的Jan Wesbuer在他的畢業項目中實行。 該項目的104張照片，由帶有35mm和107mm焦距鏡頭的Nikon Coolpix 5700拍攝。該項目有16個控制點（支持測量強度），超過1000個點，1000條線，超過200條NURBS曲線和900多個表面。 該項目被導出為22 MB大小的紋理的VRML文件，并導入到Cinema 4D中，以便對其進行繞行瀏覽。還創建了其他產品，例如正射影像和立體視圖。除了這些產品，作者還對近距離攝影測量方法的精度感興趣，并使用Zeiss Trimble 3305 DR全站儀檢查了PhotoModeler預測的準確性。測量結果均在預期的預測范圍內。 查看Cinema 4D中由PhotoModeler模型創建的繞行瀏覽視頻：Flash Video（5MB）。 單擊下面的圖像之一以查看項目的其他輸出，包括線框，紋理模型和相機位置。      以下DSM項目由Eos工作人員完成，照片由Jan Wesbuer友情提供，他完成了上面較大的Emmaburg PhotoModeler研究。這是重新利用照片的一個例子，因?yàn)檫@些照片最初是作為標準PhotoModeler測量的一部分拍攝的，在這里它們用于提取密集表面模型。此動畫 顯示陰影曲面模型。塔右邊的四個凸起來自真實物體 - 它們是用于固??定燈或火炬的支架。 |

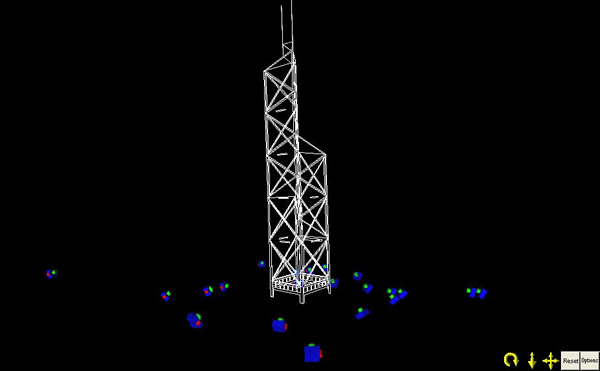

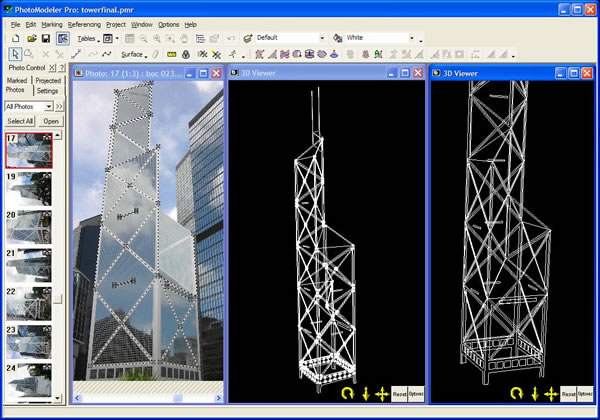

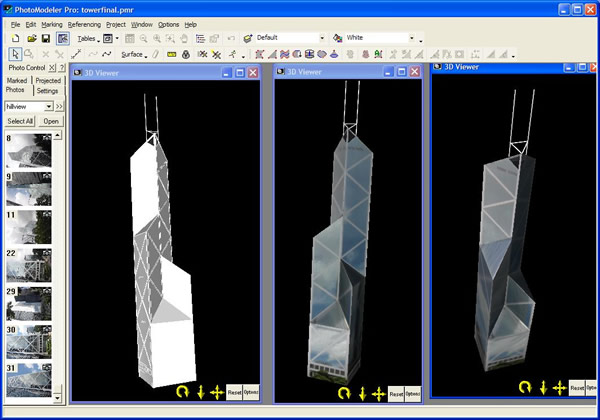

香港中銀大廈 PhotoModeler被用來創建香港中國銀行大廈的模型。這座368米高的摩天大樓是香港中環知名的地標之一。它采用獨特的截面設計，從建筑物的每一側提供 不同的視角。 生成高層建筑的模型，例如這座建筑，會帶來許多攝影挑戰。  1）障礙：像許多大城市一樣，香港人口建筑密集，因此拍攝建筑物全景照片和獲取建筑物一覽無余的視角會很難。 2）高位拍攝：并不能總是可以進入高位拍攝照片，大多數照片必須從地面易于接近的位置拍攝。 為了彌補這些限制，拍攝了額外的照片，建筑物的某些部分以部分重疊進行拍攝，以確保適當?shù)母采w。這導致使用了27張照片，這對PhotoModeler來說，是一個大項目。為了有效地使用這些照片，使用PhotoModeler的照片集功能，來對照片進行分組，用于標記，參考和故障排除。照片集還有助于為模型分配優質的照片紋理。 該建筑本身包含許多可識別的特征，可以在PhotoModeler中進行標記和參考。它的三角形部分提供了許多角落，而建筑物外側的縱橫交錯條形提供了額外的標記功能。它們對模型也很重要，因?yàn)樗鼈兇砹酥匾慕Y(jié)構特征，因?yàn)檫@些鋼筋是承重結構設計的主要組成部分。  使用了許多不同的PhotoModeler工具來完成模型 - 例如點，線，曲面，曲面繪制，參考，投影，照片集和圓柱體。最終的模型是詳細的線框CAD模型，詳細捕獲了整個建筑及其特征。此外，為完整的3D模型添加了照片紋理。 該項目由SJF Marketing完成，使用210萬像素的Canon Powershot數碼相機拍攝的25張照片。 |

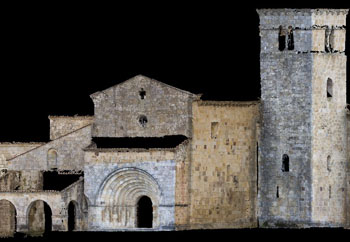

西班牙修道院 圣克魯斯學院教堂位于西班牙 卡斯塔內達。它于1930年被宣布為國家歷史文物。該項目由PUNTO ARQUITECTURA的Jorge Cueli完成，拍攝了50張照片，并使用PhotoModeler掃描軟件的大量重疊掃描功能。 結果是一個擁有1400萬點的點云。由于點密度太高，右側的圖片看起來像是一個實體。 下面是一個動畫視頻，將點云放大以查看高密度云的各個點。 |

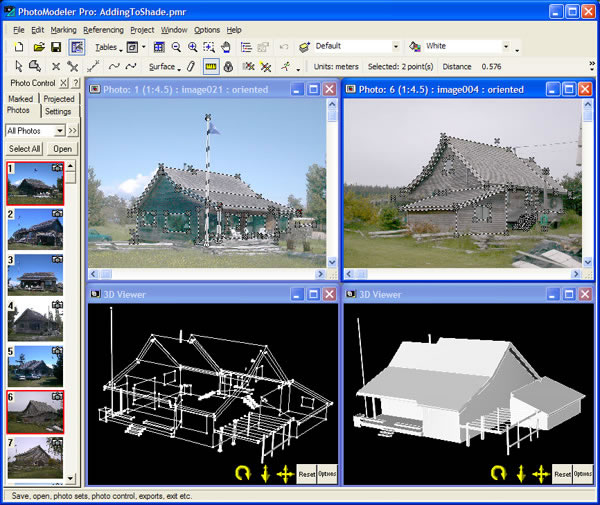

木屋 PhotoModeler用于在加拿大不列顛哥倫比亞省創建這種木制小屋的模型。木屋是一個復雜物體，但使用PhotoModeler的一系列建模工具和適當?shù)恼掌采w，該項目的所有細節完成的很好。  逼真的3D效果使用了PhotoModeler的曲面增強和照片紋理工具。該項目由Eos Systems完成，使用的是210萬像素的東芝PDR-M4數碼相機所拍攝的14張照片，并使用了351個3D點。 |
盧塞恩市街景 這個盧塞恩歷史悠久的市中心的3D模型是為在網站上使用而創建的，以便潛在的游客體驗真實的在線游覽。與簡單地圖相比，在線游覽提供了更好的視角。該網站的收益由想將商鋪?zhàn)鳛槟Ｐ偷囊徊糠值纳碳姨峁?nbsp;  模型中包含的50個建筑物意味著使用傳統測量方法這將是一個耗時且非常昂貴的過程。PhotoModeler提供了一種更有效的方法，可以從大約500張照片中創建準確且視覺逼真的模型，而成本只是其中的一小部分。 客戶對結果感到非常滿意，比利時Archiscan的建筑師Olivier Hess被要求為另外1000座建筑物建模。 |
獅子雕像 這座獅子雕像位于溫哥華著名的斯坦利公園。它是大橋輔道上圍繞獅門大橋的四個獅子之一。 這個項目是使用PhotoModeler Scanner掃描軟件的掃描功能和線框、點、面之類的幾何形狀來進行兩種復雜有機形狀建模，是這兩種功能體現的絕佳案例。該項目由Eos工作人員馬克薩沃伊完成。  這個獅子雕像的動畫顯示了照片紋理結果。 |
